1．輸出電壓(Output Voltage)
輸出電壓是低壓差線性穩壓器最重要的參數，也是電子設備設計者選用穩壓器時首先應考慮的參數。低壓差線性穩壓器有固定輸出電壓和可調輸出電壓兩種類型。固定輸出電壓穩壓器使用比較方便，而且由于輸出電壓是經過廠家精密調整的，所以穩壓器精度很高。但是其設定的輸出電壓數值均為常用電壓值，不可能滿足所有的應用要求，但是外接元件數值的變化將影響穩定精度。
2．最大輸出電流(Maximum Output Current)
用電設備的功率不同，要求穩壓器輸出的最大電流也不相同。通常，輸出電流越大的穩壓器成本越高。為了降低成本，在多只穩壓器組成的供電系統中，應根據各部分所需的電流值選擇適當?shù)姆�(wěn)壓器。
3．輸入輸出電壓差(Dropout Voltage)
輸入輸出電壓差是低壓差線性穩壓器最重要的參數。在保證輸出電壓穩定的條件下，該電壓壓差越低，線性穩壓器的性能就越好。比如，5.0V
的低壓差線性穩壓器，只要輸入5.5V 電壓，就能使輸出電壓穩定在5.0V。
4．接地電流(Ground Pin Current)
接地電路IGND 是指串聯調整管輸出電流為零時，輸入電源提供的穩壓器工作電流。該電流有時也稱為靜態電流，但是采用PNP
晶體管作串聯調整管元件時，這種習慣叫法是不正確的。通常較理想的低壓差穩壓器的接地電流很小。
5．負載調整率(Load Regulation)

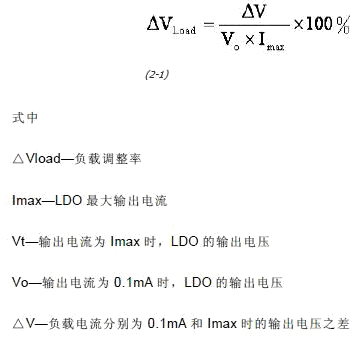

負載調整率可以通過圖2-1 和式2-1 來定義，LDO 的負載調整率越小，說明LDO 抑制負載干擾的能力越強。
圖 2-1 Output Voltage&Output Current

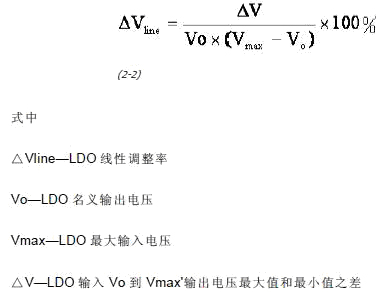

6．線性調整率(Line Regulation) 線性調整率可以通過圖2-2 和式2-2
來定義，LDO 的線性調整率越小，輸入電壓變化對輸出電壓影響越小，LDO 的性能越好。
圖2-2 Output Voltage&Input Voltage
7．電源抑制比( PSRR)
LDO 的輸入源往往許多干擾信號存在。PSRR 反映了LDO 對于這些干擾信號的抑制能力。
|
